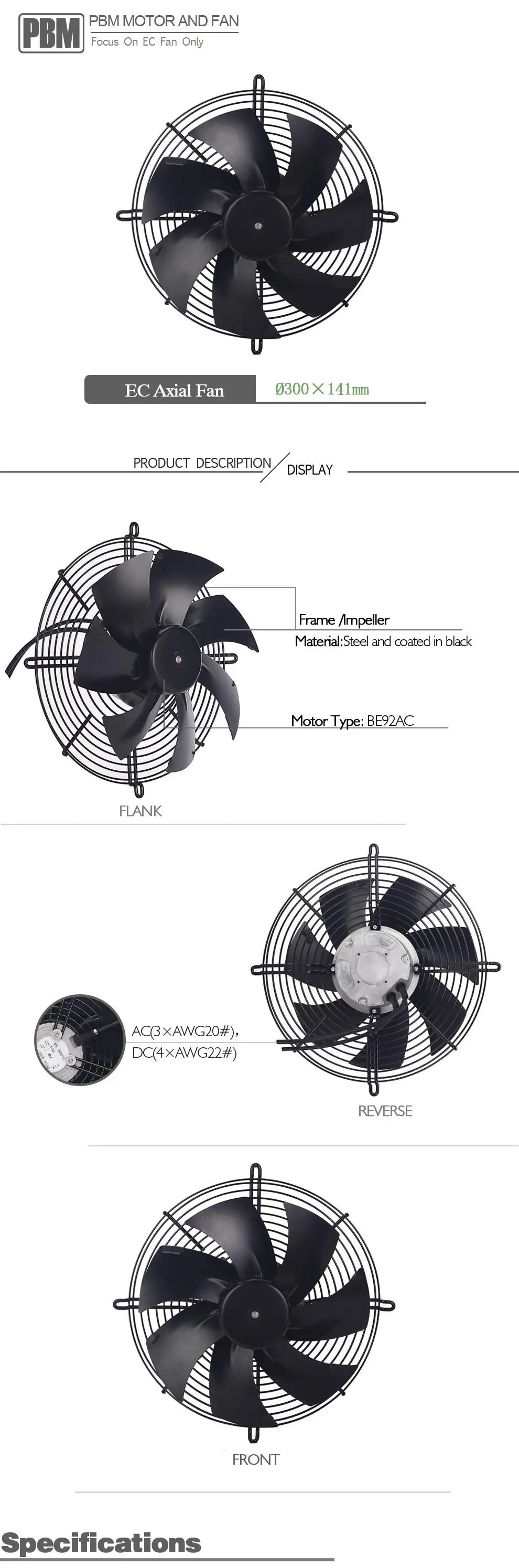

230V Greentech EC Axial Ventilation Fan for Charging Pile

1–1

Rated Voltage

230VAC

1–2

Frequency

50/60Hz

1-3

Operating Voltage

200~277 VAC

1-4

Low-Start Voltage

≤199VAC

1-5

Rated Speed

1650RPM

1-6

Input Current

0.9A

1-7

Input Power

125W

1-8

Air Flow

1268CFM /2156.2m3/H

1-9

Static Pressure

0.78inH2O / 196Pa

1-10

Acoustical Noise

70dB(A)

1–11

Life Expectance

50,000Hours(L10)

At 40℃ room, humidity 15%~65%RH.

1–12

Direction of Rotation

clockwise

seen on motor

1–13

Direction of Air Flow

axial

1–14

Insulation Class

Class B

2–1

Dimension

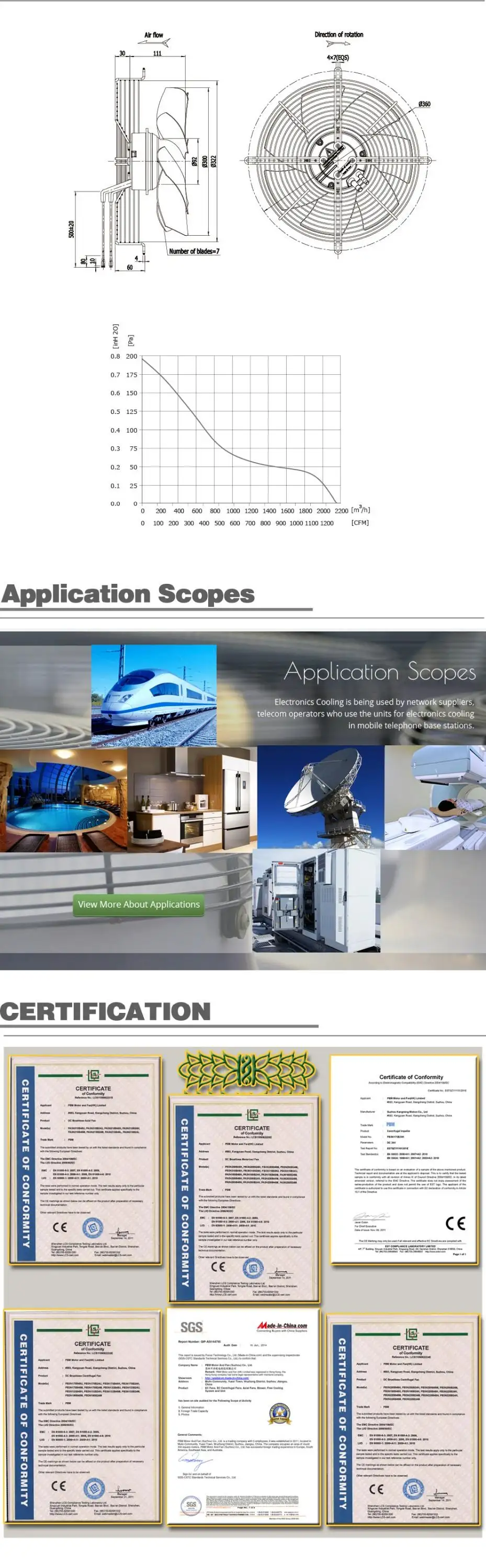

Ø360mm X 141mm (see dimension drawing)

2–2

Material of Impeller

Steel and coated in black

2–3

Number of Blades

7

2–4

Impeller Plate

No

2–5

Mounting Position

Any

2–6

Surface of Rotor

Coated in black

2–7

Bearing System

NMB ball bearing

2–8

Lead Wire

AC(AWG20#),DC(AWG22 #)

2–9

Weight

2400g

2–10

Package

standard

3–1

Locked-rotor Protection

Over-current limiting circuit protects motor from damage at least for 72 hours of

 locked rotor condition at rated voltage.

3–2

Maximum Current

under Locked Rotor

A, Typical inrush current when the motor is trying to re-start under locked rotor conditions is 2~4 times the normal running current

 reoccurring and for 16~20% of restarting cycle period.

B, If he CL function is used this restarting inrush current is about the same as

the normal running current.

3–3

Reverse Polarity Protection

No damage if the positive and negative leads are reversed under maximum

operation voltage conditions.

3–4

Over Voltage Protection

The circuit will be shut down automaticlly when input voltage over 284VAC.

 And re-started when Voltage down to 284VAC below.

3–5

Soft Start

In 5 seconds after power on and speed control voltage gets to 1.5V or PWM

duty cycle at 10% above.

4–1

Operating Temperature

-25℃ to 60℃

4–2

Storage Temperature

-40℃ to 75℃

4–3

Operating Humidity

5% to 90% RH

4–4

Storage Humidity

5% to 95% RH

4–5

Drop Test

In minimum packaging condition fan withstand each one drop of three faces from 30cm distance height onto 10mm thickness of wooden board.

4–6

Vibration Test

Sine Wave.

Displacement amplitude: 0.75mm (Equivalent 10G).

Frequency Range: 10Hz~55Hz / 30 sec. 55Hz~10Hz / 30 sec

Linear Scanning 120 Cycle

Endurance timer per axis: 2 Hours

Orientation: X,Y,Z.

4–7

Shock Test

Apply peak acceleration 50g and keep duration of the pulses for 11ms (Half sine wave).

4–8

Dustproof Test

Temperature range: 15℃ to 35℃. 1mm diameter metal wire cannot go through the gap between rotor cup and base. Follow IEC 60592 IP4X.

4–9

Waterproof Test

Temperature range: 15℃ to 35℃ and duration of test: at least 10 minutes, to spray water from all direction (360°).

Follow IEC 60529 IPX4

4–10

RoHS

All the material meets RoHS standard.
